| 是否进口：否 | 产地：上海 | 类型：***型编码器 |
| 品牌：ZHCOD | 型号：ZHS58-B系列 | 读出方式：接触式 |
| 工作原理：***式 | 外型尺寸：58mm |

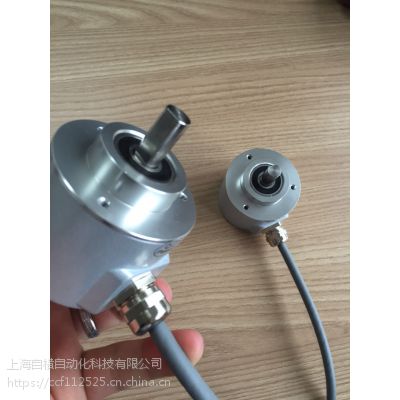

值编码器说明书
* 单圈值并行信号输出
* 12位4096线分辨率
* 宽工作电压范围， 10~30Vdc或5Vdc，极性保护
* 宽工作温度范围，-25~70℃；储存温度： -40~100℃
* 并行推挽输出（其他可选）， 值格雷码或二进制，可直接连接各种设备
* 夹紧同步一体式法兰，***型外形，其他外形可选
* 用于恶劣环境条件下的值编码器（潮湿、灰尘、冲击和振动）
在使用编码器前，请完整阅读下面的说明，正确使用！
特性参数
工作电压: 10-30Vdc或5Vdc; 极性保护 |
消耗电流: 〈150mA（空载） |
输出信号: 并行推挽输出（并行输出电压值可灵活设定），其他形式可选。 |
输出代码: 格雷码（纯二进制码或格雷余码可选） |
分 辨 率: 12位4096线 |
精 度: 重复性±2bit(实际精度与安装精度、轴同心度有关) |
工作温度: -25～70℃ |
储存温度： -40～100℃ |
防护等级: IP65 |
连接电缆: 1米16芯电缆径向侧出（其余形式可订货） |
外形特征: 金属密封外壳，密封双轴承结构（安装尺寸见尺寸附图） |
转 轴: 夹紧同步一体式法兰：轴径10mm ,长度20mm，D型平面 |
一、接线说明：
12位16芯连接电缆 | |||
黑色 | 20 | 棕色 | 28 |
白色 | 21 | 橙(白) | 29 |
绿色 | 22 | 绿(白) | 210 |
粉色 | 23 | 棕(白) | 211 |
橙色 | 24 | 灰色 | 置位 注3 |
紫色 | 25 | 红色 | 10-30Vdc |
黄色 | 26 | 蓝色/灰色) | GND 0V注1 |
灰(白) | 27 | 蓝(红) | 正反向 注2 |
备注：
1.正常使用请将两线短接在一起
2.正反向：接24V+时逆时针数据增加，
3.置位 ：接24V+1秒钟当前值置零。
4.并行输出每位50mA
5高电平有效。
三、外形尺寸：
夹紧同步法兰外形尺寸:
三、输出信号
输出为并行推挽式输出信号，与PLC的输入模块（I/O）连接如下图：
扩展功能【蓝（红1）】：顺时针时使用请将该线与电源地（GND 0V）短接。
注意：编码器并行信号线低电平有效，适用于NPN 、PNP等信号类型。其中NPN为低电平信号有效，PNP为高电平有效
