| 是否进口：否 | 产地：上海 | 类型：***型编码器 |
| 品牌：ZHCOD | 型号：ZHC58-L系列 | 读出方式：接触式 |
| 工作原理：***式 | 外型尺寸：38/58mm |

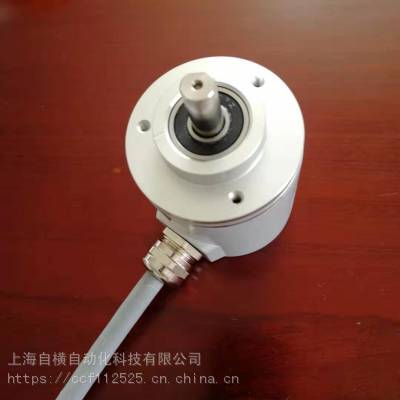

4-20mA、0-5V、0-10V模拟信号输出测速度编码器
夹紧法兰、同步法兰或盲孔轴套，***外形结构可选。
采用“磁性检测方式”，具备优异的抗冲击和振动特性。
直接对应转动平移速度测量。
宽工作电压，极低的耗电流。
模拟信号对应值任意设定及微调。
参数设定：
工作电压 | 10-30Vdc 或5Vdc 极性保护 |
消耗电流 | < 110mA(24V电源) < 190mA(12V电源) |
输出信号 | RS485和4-20mA（0-5V或0-10V）双输出，速度应用输出 RS485协议请参照说明书。 |
输出负载能力 | ≤ 400欧姆，标准工作200-250欧姆 |
线性分辨度 | 1/4096 |
工作温度 | -25—70℃ 编程时温度范围：0℃～＋70℃ |
储存温度 | -40—100℃ |
防护等级 | IP65 |
允许转速 | 1400转/分 |
输出刷新周期 | <1.4ms |
连接电缆 | 1米8芯屏蔽电缆，或9芯插座 |
外形特征 | 夹紧法兰或同步法兰或盲孔轴套，金属外壳，密封双轴承结构(见外形尺寸附图) |
转轴 | 夹紧同步一体式法兰轴径10mm ,长度20mm，含D型平面，盲孔14mm（以内可选），深20mm，不锈钢材料 |
信号调整 | 可4mA输出微调，20 mA输出微调（0-5V或0-10V） |
接线定义：
电缆输出 | 插座输出 | |||
芯缆颜色 | 信号输出 | 脚号 | 信号输出 | |
棕色 | 10—30Vdc 工作电源 | 1 | 10—30Vdc 工作电源 | |
白色 | 0V GND | 2 | 0V GND | |
绿色 | RS485输出A | 3 | RS485输出A | |
黄色 | RS485输出B | 4 | RS485输出B | |
粉色 | 模拟信号输出+ | 5 | 模拟信号输出+ | |
黑色 | 模拟信号输出- | 6 | 模拟信号输出- | |
蓝色 | 设置允许线 | 8 | 设置允许线 | |
原理示意图：
4-20mA
0-5V
0-10V
产品尺寸图：
38mm出轴式：
58mm出轴式：
58mm盲孔式：
